スーパーNP-PACK

スーパーNP-PACKとは

スーパーNP-PACKは、弊社が独自開発したストレート型の小口径鋼管杭であり、専用重機を用いて高圧入力かつ無回転もしくは緩回転で圧入し、所定の地盤に確実に貫入させることで建物を支えます。

スーパーNP-PACKの特徴

杭先端の底蓋部に設けた3枚の掘削刃により、圧入力メインで打設が可能なため、回転掘削に伴う振動、騒音、排土が生じない、環境にやさしい工法です。

  • 拡底翼工法との比較

    スーパーNP-PACKは拡底翼のないストレート型で、貫入時に地盤を乱さないため、先端支持力と周面摩擦力の両方を考慮できます。

  • FEM解析

    杭体の強度は、直接荷重をかける強度試験を行い、さらにその妥当性を確認するためにFEMモデルを作成・解析することで確認いたしました。

スーパーNP-PACKのラインナップ紹介

スーパーNP-PACK工法

【TACP-0156、TACP-0233　（国土交通大臣認定）】

『スーパーNP-PACK工法』は、主に規模が大きな建築物を対象とした工法で、国土交通大臣認定を取得しています。

設計・施工においては、標準貫入試験の結果を使用します。

スーパーNP-PACK工法eco

【GBRC性能証明　（国土交通大臣認定）】

『スーパーNP-PACK工法eco』は、主に住宅などの小規模な建築物を対象とした工法です。

『スーパーNP-PACK工法』と異なる点として、スクリューウエイト貫入試験のデータから設計・施工を行うことが可能です。

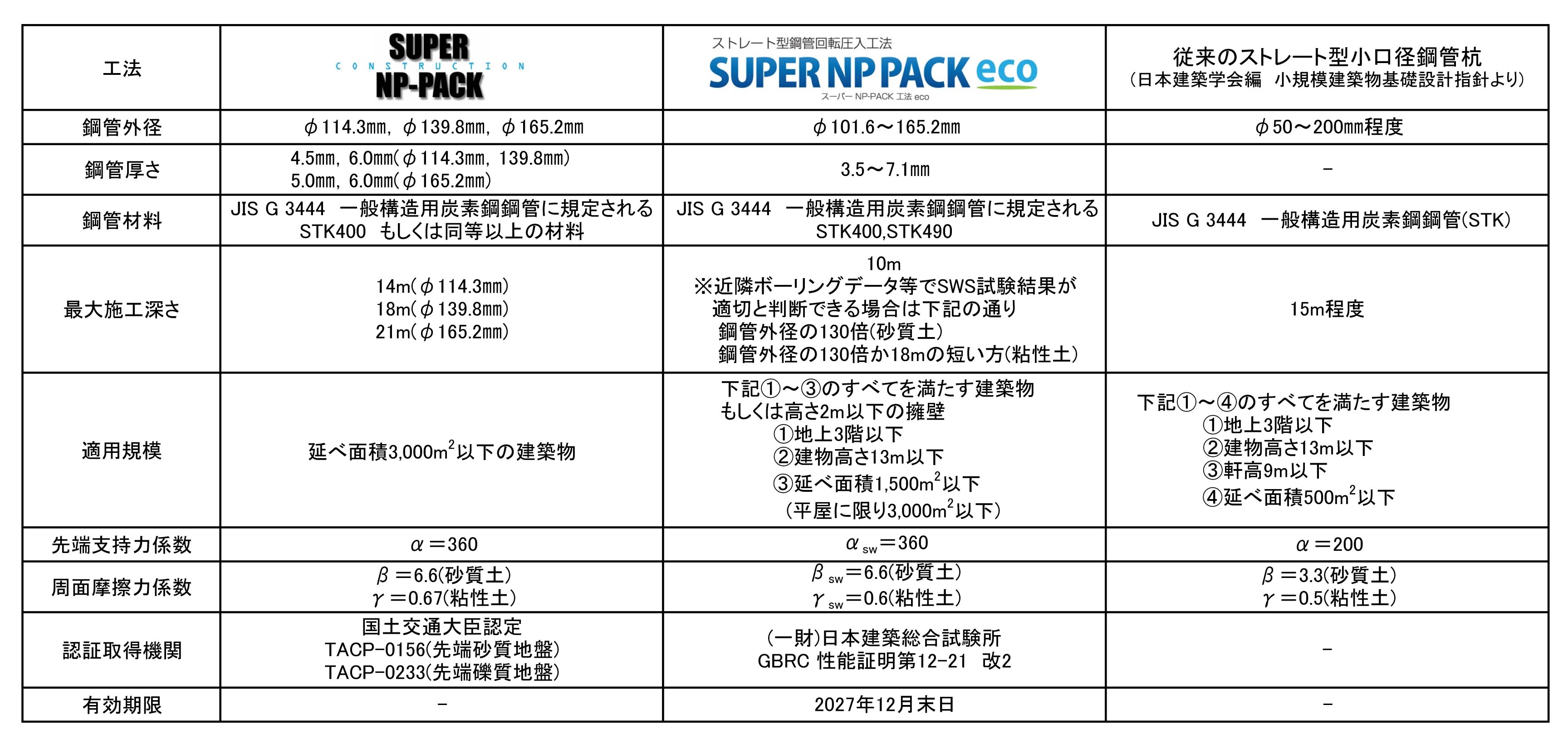

工法比較表

施工事例

  • 静岡県　鉄骨2階建て　戸建て住宅　　　スーパーNP-PACK工法eco

    プラントを必要としないことや、残土が出ないことなどから、住宅で多くの採用実績があります。

  • 静岡県　擁壁　スーパーNP-PACK工法eco

    住宅だけでなく、小規模な擁壁や工作物に対しても適用可能です。

  • 新潟県　商業施設　スーパーNP-PACK工法

    規模の大きな建築物の場合、ボーリング調査の結果をもとにスーパーNP-PACK工法で設計・施工します。
